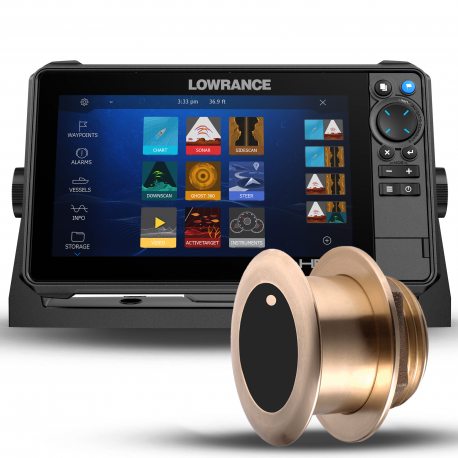

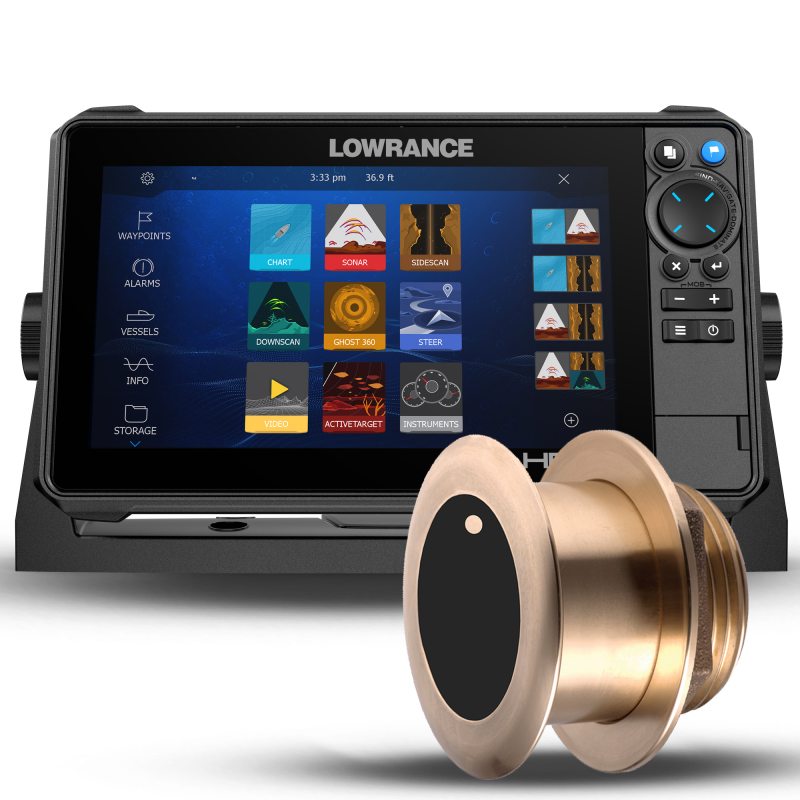

Lowrance HDS 9 Pro con Transductor Airmar B175M 1Kw CHIRP

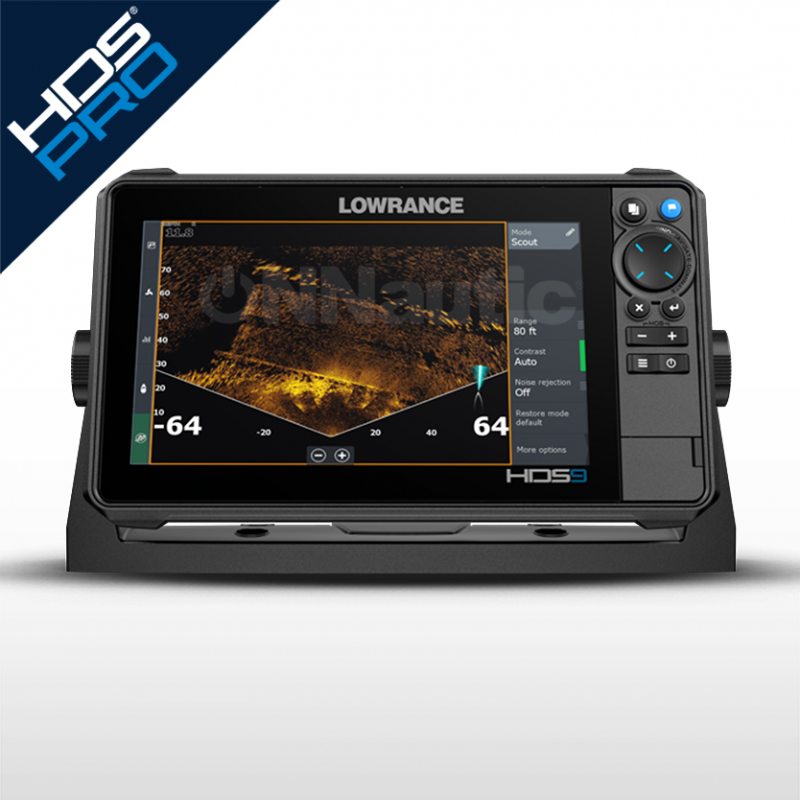

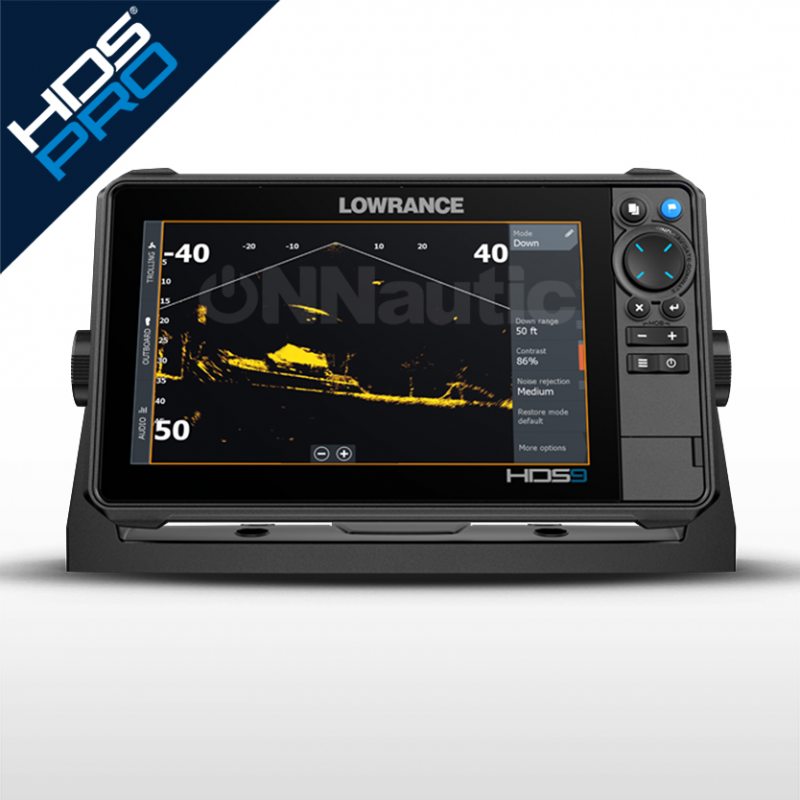

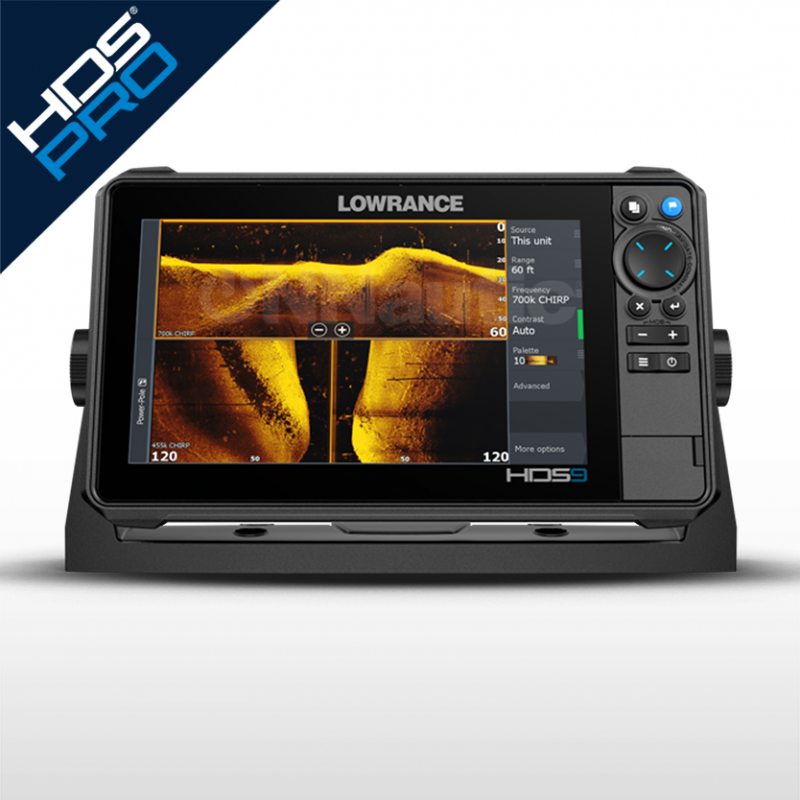

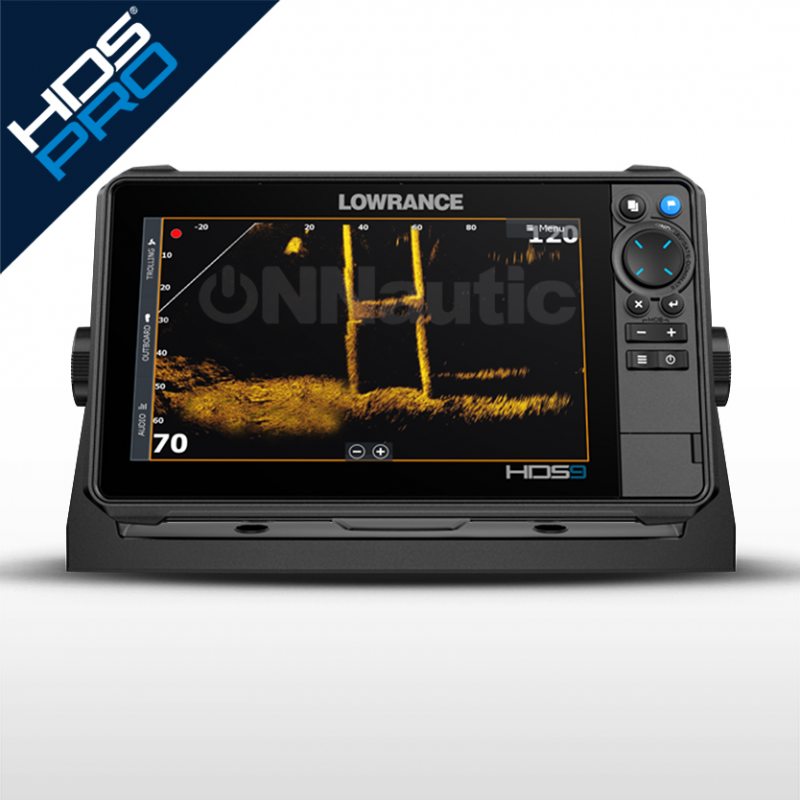

1. LOWRANCE HDS^® 9 PRO.

• Soporte Sonda Lowrance HDS^® Pro + Palomillas de Montaje.
• Tapa Protectora.
• Cable de alimentación, Portafusible y Fusible para la instalación.

LA MEJOR DE LAS TECNOLOGÍAS.

Procesador de cuatro núcleos de alto rendimiento combinado con un conjunto de tecnologías totalmente imnovadoras del mercado, disfrutarás de una mayor nitidez en tus jornadas de pesca para encontrar más peces que nunca. Disfruta de la pesca a otro nivel.

Lowrance HDS^® Pro es la herramienta definitiva y sobre todo la pieza fundamental de tu Sistema de Pesca Definitivo. Con Lowrance HDS^® Pro tendrás el control total de tu embarcación sobre todos los instrumentos y dispositivos compatibles. Una increíble herramienta con la que podrás controlar dispositivos como: anclas Power-Pole, sistemas de piloto automático, motores, radares y mucho más.

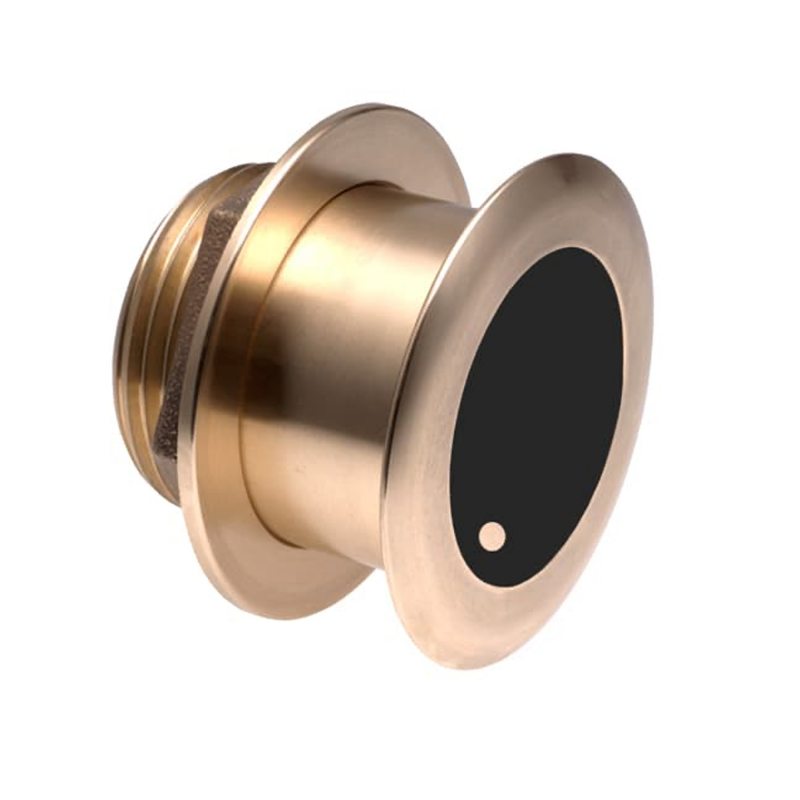

2. TRANSDUCTOR PASACASCOS B175M CHIRP 1 kW xSonic

• Transductor B175M xSonic 1kW CHIRP.
• Frecuencias 85-135 kHz.
• Accesorio instalación.
• Conector de 9 pines.
• Longitud de cable de: 10 metros.

Potencia a tu servicio. Transductor CHIRP pasacascos Airmar B175M xSonic (1 kW) para Lowrance / Simrad, de la prestigiosa firma Airmar, líder mundial en fabricación de transductores. Permite obtener la máxima calidad de lectura en sondas CHIRP.

Versatilidad. Diseñado para ofrecer un alto rendimiento en embarcaciones de madera, fibra o metal de entre 8 y 12 metros de eslora. Trabaja en frecuencia media (85–135 kHz), alcanzando una profundidad máxima de hasta 457 metros. Su ángulo de haz constante de 16º garantiza una lectura precisa y una excelente calidad de imagen.

Especificaciones:

• Soporte de montaje en bronce.

• Frecuencia media: 85–135 kHz, con ángulo de lectura constante de 16º.

• Se entrega con conector xSonic para Lowrance / Simrad.

• Posibilidad de montaje en equipos con conector azul mediante adaptador (disponible en la sección de accesorios).

Más información sobre transductor Airmar B175M 1Kw CHIRP

Despliega el menú en la parte superior derecha para seleccionar el tipo de transductor en función de los grados de inclinación del casco de tu embarcación para su correcta instalación.

Guía técnica para la selección del transductor

1. Identificación del punto de instalación
Localiza la zona del casco donde se instalará el transductor, asegurándote de que sea un área limpia, estable y libre de turbulencias.

2. Medición de la inclinación del casco
Mide los grados de inclinación del casco en el punto de instalación utilizando un medidor de ángulo o nivel digital o una app como nivel de Burbuja.

3. Determinación del rango de inclinación
Anota el valor obtenido para identificar el rango de inclinación correspondiente (por ejemplo, 0º, 12º o 20º).

• Versión 0º para uso en embarcaciones con inclinación entre 0º y 7º.
• Versión 12º para uso en embarcaciones con inclinación entre 8º y 15º.
• Versión 20º para uso en embarcaciones con inclinación entre 16º y 24º.

4. Selección del transductor adecuado
Elige el transductor compatible con el grado de inclinación medido, asegurando un correcto ángulo de emisión del haz de lectura.

5. Verificación de compatibilidad
Comprueba que el transductor seleccionado sea compatible con tu sonda y sistema de navegación.

6. Instalación y comprobación
Instala el transductor siguiendo las recomendaciones del fabricante y verifica la calidad de lectura en diferentes condiciones de navegación.

Una correcta selección e instalación garantiza una lectura precisa, mayor nitidez de imagen y el máximo rendimiento del sistema en todo tipo de condiciones.

Para cualquier duda puedes consultarnos y estaremos encantado de ayudarte a una correcta elección de tu transductor pasacascos.

Manual paso a paso para calcular la inclinación del casco

1. Descarga de la aplicación
Descarga en tu dispositivo móvil una aplicación de nivel de burbuja desde la tienda correspondiente (Android o iOS).

2. Preparación de la embarcación
Asegúrate de que la embarcación esté correctamente asentada, preferiblemente en seco o en condiciones estables, para obtener una medición fiable.

3. Localización del punto de instalación
Identifica el punto exacto o aproximado del casco donde se instalará el transductor pasacascos.

4. Medición de la inclinación
Coloca uno de los lados del teléfono móvil alineado con la superficie del casco en el punto elegido. La aplicación mostrará los grados de inclinación en tiempo real.

5. Registro del valor obtenido
Anota el valor de inclinación mostrado (por ejemplo, 0º, 12º o 20º), ya que será determinante para la elección del transductor.

6. Selección del transductor adecuado
Elige el transductor pasacascos compatible con el grado de inclinación medido, asegurando una correcta orientación del haz y el máximo rendimiento.

7. Verificación antes de la compra
Comprueba la compatibilidad del transductor con tu sonda y utiliza el valor de inclinación para seleccionar el modelo correcto en el desplegable de este producto en la parte superior derecha.

Si tiene cualquier duda, consúltenos sin compromiso.

Cartografía C-MAP REVEAL. Gráficos de calidad Premium,  incluye todos los datos y funciones de DISCOVER, además del NUEVO relieve sombreado global, imágenes de satélite, fotografías aéreas y gráficos de trama.

REVEAL M-EM-Y076-MS	REVEAL M-EW-Y065-MS	REVEAL M-EW-Y228-MS

Domina la Navegación con Compass eMaps. Disfruta de los mapas batimétricos más extensos y detallados por zona geográfica. Las versiones Large cuentan con batimetría de alta definición y la nueva E+ cuenta además con relieve sombreado, imágenes satelitales y cartografía raster para los que quieran navegar a la antigua usanza sobre carta de papel además de una capa de batimetría de alta definición.

Compass eMaps Basic	Compass eMaps Portugal	Compass eMaps E+

MALETIN DE TRANSPORTE REFORZADO.

Maletín ONNautic reforzado. Fabricado en plástico ABS, resistente al agua y al polvo. Ligero y compacto te permite llevarlo en tu barco, kayak o pato manteniendo a prueba de agua tus llaves, teléfono, etc. mientras que pasas tu jornada de pesca y al terminar, transporta y almacena tu unidad de forma segura.

LOWRANCE HDS^® PRO CUENTA CON:

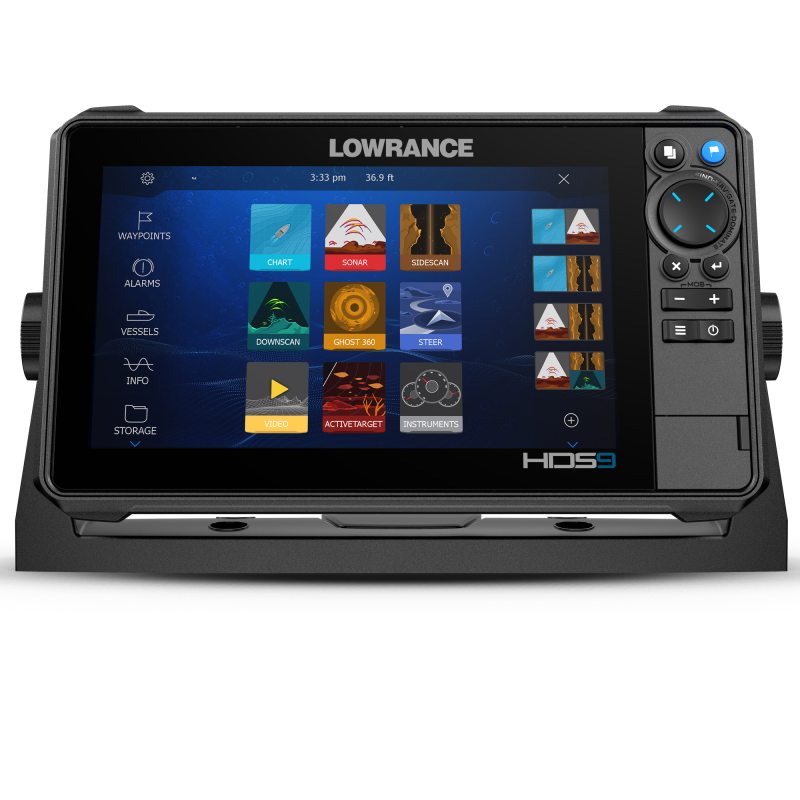

• Pantalla Multitáctil con una Resolución de pantalla de 1280 x 720.
• Un Botón direccional keypad y 8 teclas; página, waypoint, exit, enter, zoom, menu, power.

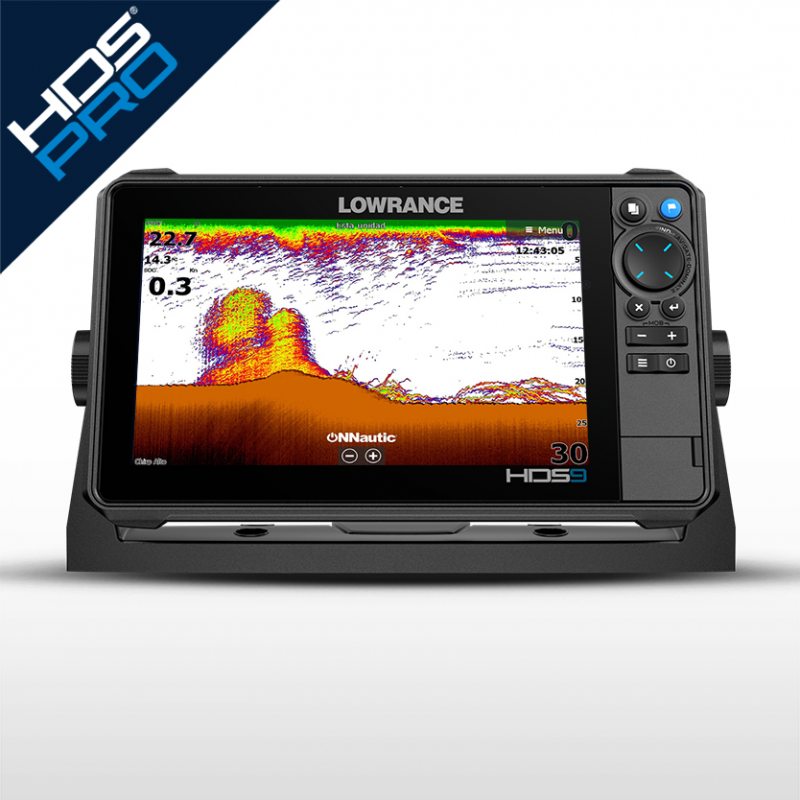

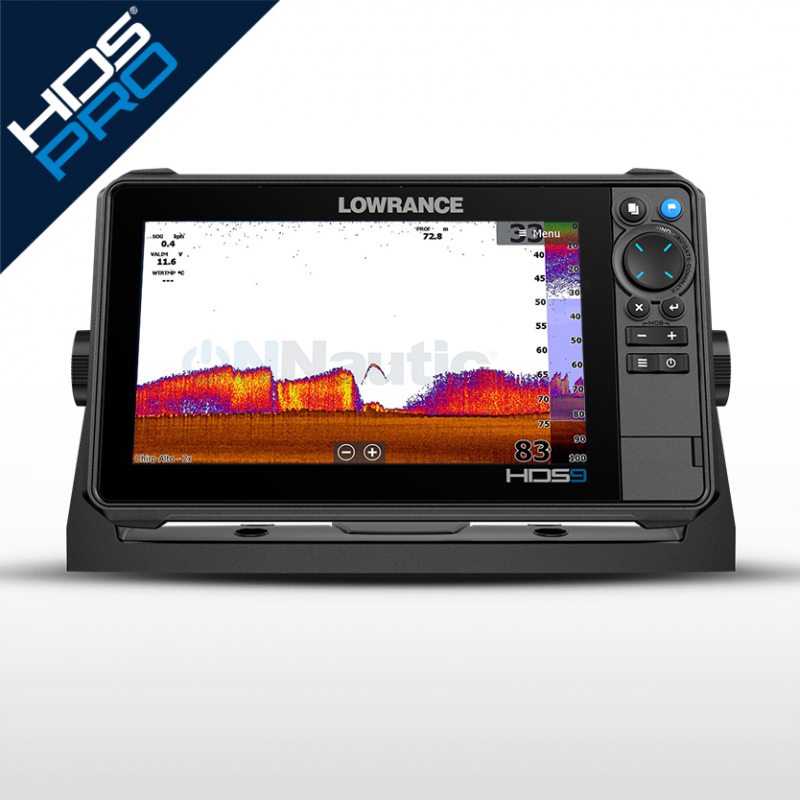

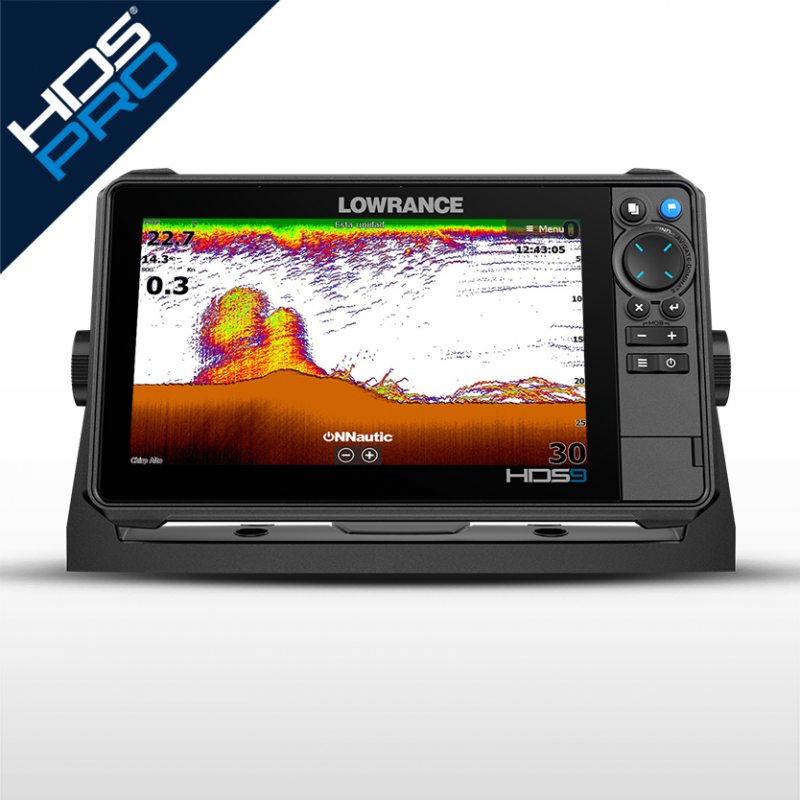

• Modos de Sonda Integrados; CHIRP, Broadband, Active Imaging™ HD DownScan, Active Imaging™ HD SideScan, Active Imaging™ DownScan, Active Imaging™ SideScan.
• Compatibilidad con Modos de Sonda; ActiveTarget^® 2, ActiveTarget^®, S3100, SonarHub^®, StructureScan^®, StructureScan^®HD, StructureScan^®3D, LiveSight (requiere PSI-1 module). Se requiere Transductor especifico.
• Potencia de salida de la sonda con capacidad para dos transductores de 1 kW de forma individual, dependiendo del transductor conectado.
• Máxima alcance de profundidad dependiendo del transductor de hasta 1524m.

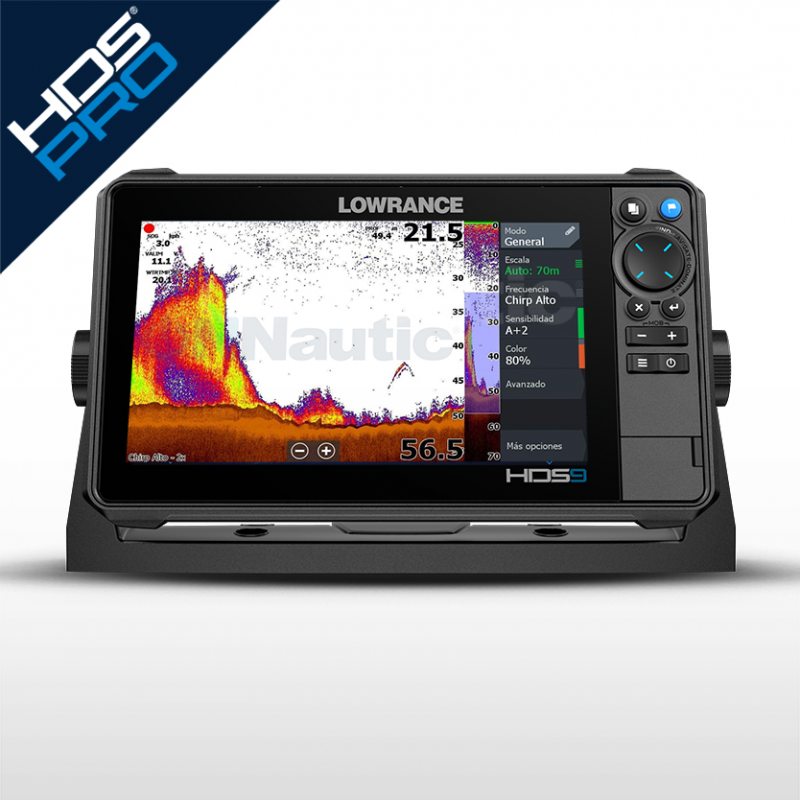

• Frecuencias de Sonda; CHIRP, CHIRP Alto, CHIRP Medio, CHIRP Bajo. Active Imaging; 800 kH 455 kHz. Active Imaging HD DownScan; 700 kHz CHIRP, 1200 kHz CHIRP. SideScan: 455 kHz CHIRP 1075 kHz CHIRP, dependiendo del transductor conectado.

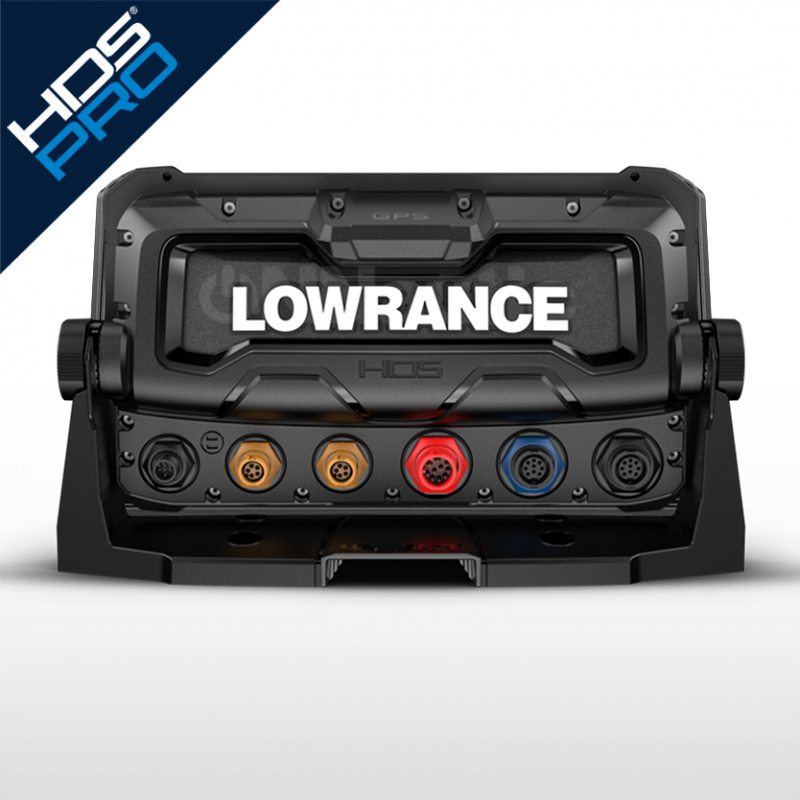

• Conectividad: NMEA 2000® y NMEA0183.
• 2 ranuras para tarjetas microSD SDXC de hasta 32GB máximo.
• Conectividad inalámbrica: Wi-Fi^® interno, Bluetooth^® 4.0 con soporte para Bluetooth^® clásico.
• Control de Piloto Automático NAC-1 NAC-2, Motor Eléctrico Lowrance Ghost^® y MotorGuide Xi5/Xi3 el cual requiere Motorguide PinPoint Gateway.
• Control de Radar: Radar HALO^® 20/20+/24, HALO^® 3'/4'/6. AIS y superposición de radar.
• Cartografía compatible: C-MAP^® REVEAL™, C-MAP^® DISCOVER™, C-MAP^® Genesis, Navionics (Gold, NAV+ Platinum+) y Compass eMaps.
• GPS integrado: 10 Hz GPS/GLONASS WAAS/EGNOS/MSAS.
• Waypoints/Rutas/Tracks: 3000 Waypoints, 100 Rutas, 100 Tracks con hasta 10.000 puntos por recorrido.
• Multimedia: SonicHub, SonicHub2 y Productos FusionLink. Cualquier producto de audio marino, compatible con Red NMEA 2000.
• Almacenamiento interno: 8GB.
• Energía: Tensión de alimentación 12 V DC (10.8 - 17 V DC).
• Consumo energético máximo: 40 W (2.9 A at 13.8 V DC).
• Instalación: Capacidad recomendada de los fusibles 3 Amp.
• Grado de Impermeabilidad: IPX7 con slot para tarjeta cerrada.
