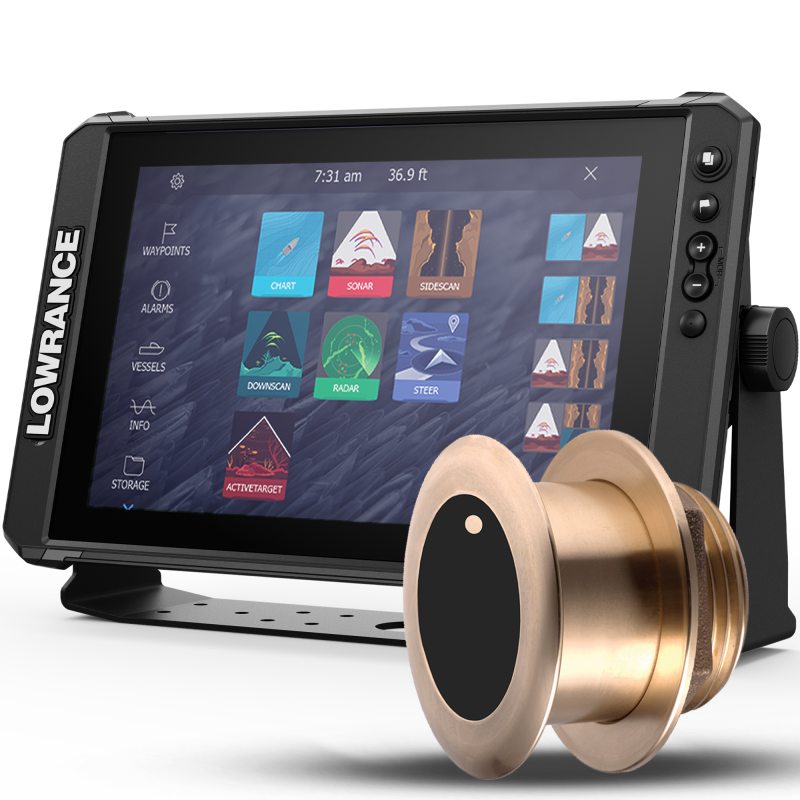

Lowrance Elite FS 12 con Transductor Airmar B175M 1Kw CHIRP

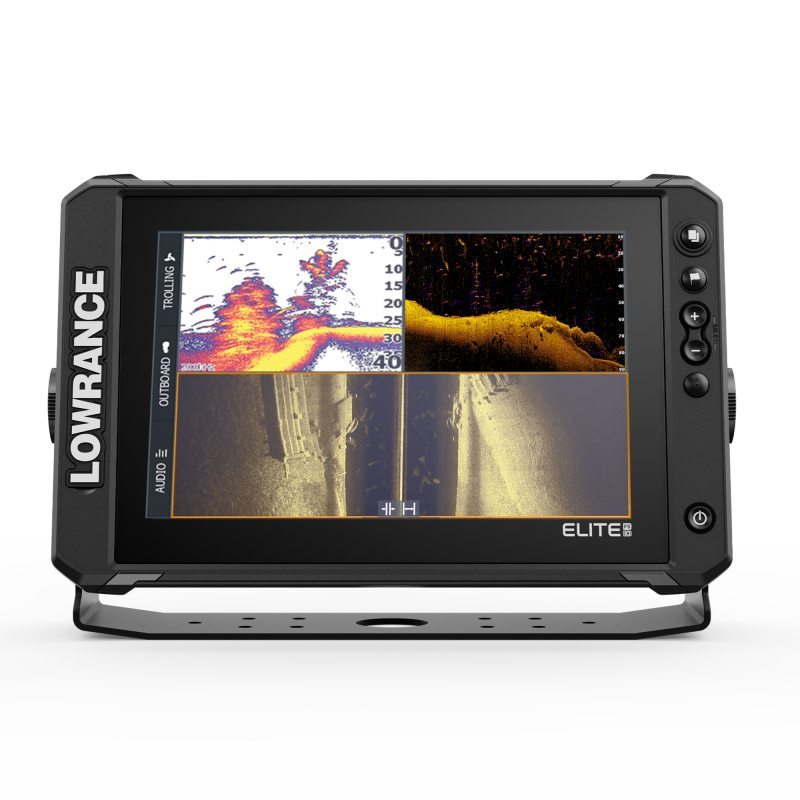

1. Sonda GPS Plotter Lowrance Elite FS 12.

• Soporte para sonda Lowrance Elite FS con palomillas de montaje.

• Tapa protectora.

• Cable de alimentación.

• Portafusibles.

Más información sobre Elite FS 12

2. Transductor pasacascos B175M CHIRP 1 kW xSonic.

• Transductor B175M xSonic 1kW CHIRP.
• Frecuencias 85-135 kHz.
• Accesorio instalación.
• Conector de 9 pines.
• Longitud de cable de: 10 metros.

Potencia a tu servicio. Transductor CHIRP pasacascos Airmar B175M xSonic (1 kW) para Lowrance / Simrad, de la prestigiosa firma Airmar, líder mundial en fabricación de transductores. Permite obtener la máxima calidad de lectura en sondas CHIRP.

Versatilidad. Diseñado para ofrecer un alto rendimiento en embarcaciones de madera, fibra o metal de entre 8 y 12 metros de eslora. Trabaja en frecuencia media (85–135 kHz), alcanzando una profundidad máxima de hasta 457 metros. Su ángulo de haz constante de 16º garantiza una lectura precisa y una excelente calidad de imagen.

Especificaciones:

• Soporte de montaje en bronce.

• Frecuencia media: 85–135 kHz, con ángulo de lectura constante de 16º.

• Se entrega con conector xSonic para Lowrance / Simrad.

• Posibilidad de montaje en equipos con conector azul mediante adaptador (disponible en la sección de accesorios).

Más información sobre transductor Airmar B175M 1Kw CHIRP

Despliega el menú en la parte superior derecha para seleccionar el tipo de transductor en función de los grados de inclinación del casco de tu embarcación para su correcta instalación.

Guía técnica para la selección del transductor

1. Identificación del punto de instalación
Localiza la zona del casco donde se instalará el transductor, asegurándote de que sea un área limpia, estable y libre de turbulencias.

2. Medición de la inclinación del casco
Mide los grados de inclinación del casco en el punto de instalación utilizando un medidor de ángulo o nivel digital o una app como nivel de Burbuja.

3. Determinación del rango de inclinación
Anota el valor obtenido para identificar el rango de inclinación correspondiente (por ejemplo, 0º, 12º o 20º).

• Versión 0º para uso en embarcaciones con inclinación entre 0º y 7º.
• Versión 12º para uso en embarcaciones con inclinación entre 8º y 15º.
• Versión 20º para uso en embarcaciones con inclinación entre 16º y 24º.

4. Selección del transductor adecuado
Elige el transductor compatible con el grado de inclinación medido, asegurando un correcto ángulo de emisión del haz de lectura.

5. Verificación de compatibilidad
Comprueba que el transductor seleccionado sea compatible con tu sonda y sistema de navegación.

6. Instalación y comprobación
Instala el transductor siguiendo las recomendaciones del fabricante y verifica la calidad de lectura en diferentes condiciones de navegación.

Una correcta selección e instalación garantiza una lectura precisa, mayor nitidez de imagen y el máximo rendimiento del sistema en todo tipo de condiciones.

Para cualquier duda puedes consultarnos y estaremos encantado de ayudarte a una correcta elección de tu transductor pasacascos.

Manual paso a paso para calcular la inclinación del casco

1. Descarga de la aplicación
Descarga en tu dispositivo móvil una aplicación de nivel de burbuja desde la tienda correspondiente (Android o iOS).

2. Preparación de la embarcación
Asegúrate de que la embarcación esté correctamente asentada, preferiblemente en seco o en condiciones estables, para obtener una medición fiable.

3. Localización del punto de instalación
Identifica el punto exacto o aproximado del casco donde se instalará el transductor pasacascos.

4. Medición de la inclinación
Coloca uno de los lados del teléfono móvil alineado con la superficie del casco en el punto elegido. La aplicación mostrará los grados de inclinación en tiempo real.

5. Registro del valor obtenido
Anota el valor de inclinación mostrado (por ejemplo, 0º, 12º o 20º), ya que será determinante para la elección del transductor.

6. Selección del transductor adecuado
Elige el transductor pasacascos compatible con el grado de inclinación medido, asegurando una correcta orientación del haz y el máximo rendimiento.

7. Verificación antes de la compra
Comprueba la compatibilidad del transductor con tu sonda y utiliza el valor de inclinación para seleccionar el modelo correcto en el desplegable de este producto en la parte superior derecha.

Si tiene cualquier duda, consúltenos sin compromiso.

Amplía tu Compra con C-Map y Compass eMaps.

Cartografía C-MAP REVEAL. Gráficos de calidad Premium,  incluye todos los datos y funciones de DISCOVER, además del NUEVO relieve sombreado global, imágenes de satélite, fotografías aéreas y gráficos de trama.

REVEAL M-EM-Y076-MS	REVEAL M-EW-Y065-MS	REVEAL M-EW-Y228-MS

Domina la Navegación con Compass eMaps. Disfruta de los mapas batimétricos más extensos y detallados por zona geográfica. Las versiones Large cuentan con batimetría de alta definición y la nueva E+ cuenta además con relieve sombreado, imágenes satelitales y cartografía rasterpara los que quieran navegar a la antigua usanza sobre carta de papel además de una capa de batimetría de alta definición

Compass eMaps Basic	Compass eMaps Portugal	Compass eMaps E+

OPCIONAL: Amplia tu Compra con el maletín transporte reforzado.

Maletín ONNautic reforzado. Fabricado en plástico ABS, resistente al agua y al polvo. Ligero y compacto te permite llevarlo en tu barco, kayak o pato manteniendo a prueba de agua tus llaves, teléfono, etc mientras que pasas tu jornada de pesca y al terminar transporta y almacena tu unidad de forma segura.

Tu sonda GPS Plotter de pesca o navegación con tecnología de Sonar y con las funciones más novedosas del mercado. Compatibilidad, con sonda CHIRP, SideScan y DownScan Imaging™, sonda en tiempo real ActiveTarget™ 2 y la impresionante alta resolución de Active Imaging™ de Lowrance. Elite FS te ofrece todas las herramientas que un pescador necesita para que sus jornadas de pesca sean las más productivas en capturas, tanto para agua dulce como en Mar. Tanto si pescas desde una embarcación, Pato, Kayak o Catamarán. Este es el equipo ideal que cubrirá todas tus necesidades a la hora de comprar tu Sonda GPS Plotter de pesca.

• Combina a la perfección las principales tecnologías de Sonda más modernas, entre las que se incluyen CHIRP de 1 KW, SideScan, DownScan, StructureScan, LiveSight y ActiveTarget™ 2.
• Navega, controla tu posición, cambia las vistas de la sonda, sigue una ruta, fondea o sube el volumen de tu música, control de Radar y control de Piloto Automático.
• Facilidad de uso e intuitiva para exprimir al máximo todo su potencial accediendo a todas las funciones de forma rápida y sencilla.
• Compatible con la sonda en tiempo real ActiveTarget™ 2. Active Imaging 3 en 1. Sonda CHIRP, DownScan Imaging™ y FishReveal™.
• Compatibilidad con Easy Routing de C-MAP® y Autorouting de Navionics®.
• Con mapa mundial básico, además de una amplia gama de opciones de carta, entre las que se incluyen Compass eMaps, C-MAP, Navionics® y más.
• Cartografía Genesis Live de C-MAP en pantalla en tiempo real.
• Pantalla multitáctil de alta resolución. Pantalla IPS.
• Conectividad inalámbrica, NMEA 2000® y Ethernet integrada.
• Control total mediante pantalla táctil de las anclas Power Pole® y el motor eléctrico Ghost®.
• Notificaciones de teléfonos inteligentes a través de la Redes inalámbricas.
• FishReveal™. Vista inteligente de objetivos. Fácil de interpretar.
• Pantalla táctil SolarMAX ™ de alta resolución y fácil de usar.
• Tecnología CHIRP y Broadband Sounder® incorporada.
• Wifi. Conectividad inalámbrica integrada.
• Compatible con SonicHub2®.
• Barra de control de acceso rápido el cual le proporciona acceso rápido con una sola pulsación a los controles del sistema.
• Antena GPS interna.Wifi y servicios en la nube GoFree.
• Con el sistema de pesca definitivo de Lowrance, tendrás una vista y un control completos en cualquier situación de pesca.
• Lowrance Elite FS, el corazón de tu sistema de pesca definitivo para de tu embarcación de pesca.

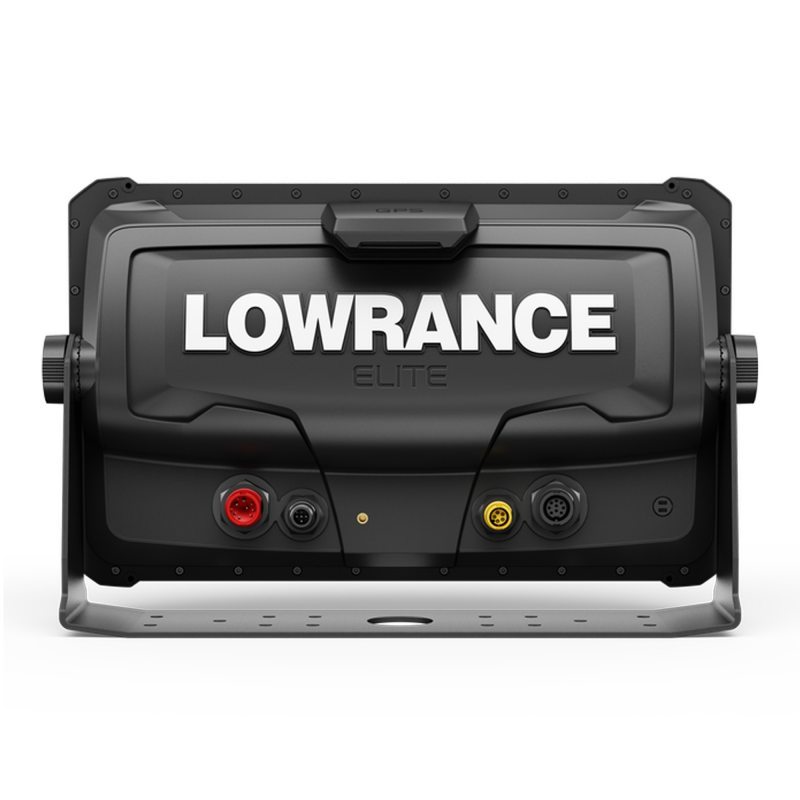

Dimensiones Lowrance Elite FS 12.

Sistema de Pesca definitivo

• Combina a la perfección las principales tecnologías de Sonda más modernas, entre las que se incluyen CHIRP de 1 KW, SideScan, DownScan, StructureScan, LiveSight y Active Target™.
• Navega, controla tu posición, cambia las vistas de la sonda, sigue una ruta, fondea o sube el volumen de tu música, control de Radar y control de Piloto Automático.
