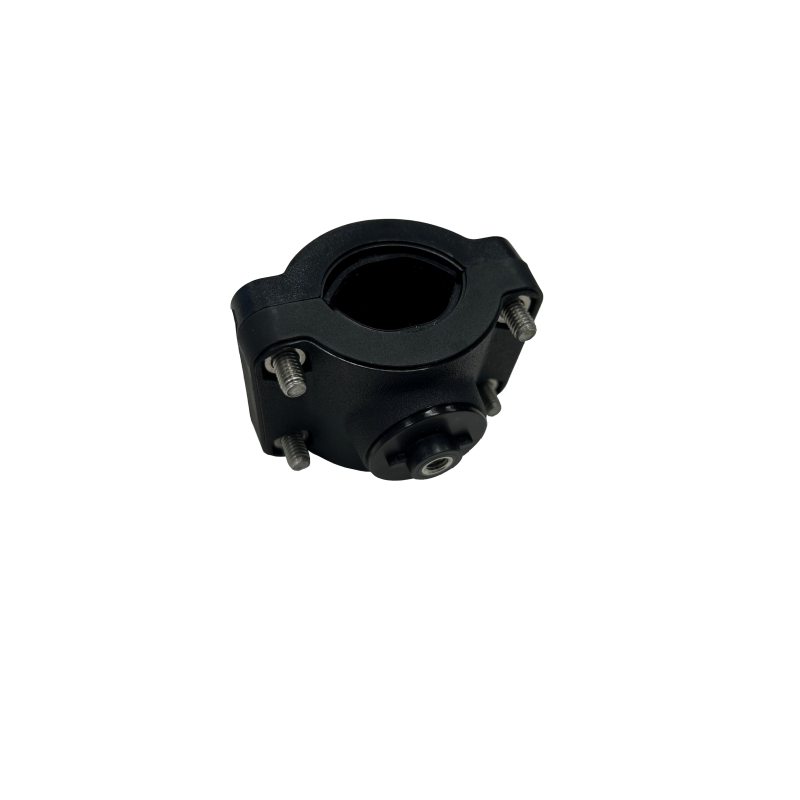

Soporte montaje transductor Lowrance Eagle Eye en mástil

¡¡La solución que estabas esperando para tu transductor
de sonda en tiempo real y sonda de Pesca GPS plotter ha llegado!!

• 1 abrazadera trasera.
• 1 abrazadera frontal.
• 2 piezas de goma para el eje de la abrazadera.
• 4 tuercas M6.
• 4 tornillos Allen M6x20.
• 1 tornillo de montaje del transductor.

Disfruta de la sonda en tiempo real con el soporte de mástil para el transductor de Lowrance Eagle Eye™, el cual te ofrece una increíble solución para su instalación en el mástil de tu motor eléctrico o soporte para barco, kayak, pato o catamarán. Disfrutar de las vistas que genera el transductor de Lowrance Eagle Eye™ como son: Vista Down o vista hacia abajo, Vista Forward o vista hacia adelante, sin la necesidad de sacar el transductor fuera del agua para cambiar la orientación del mismo para obtener dichas vistas.

Requisitos de instalación del soporte del transductor:

• El soporte para mástil del transductor de Lowrance Eagle Eye puede instalarse en un mástil de entre 27 mm y 33 mm (1 pulg. y 1,29 pulg.) de diámetro a babor o estribor en orientación vertical.

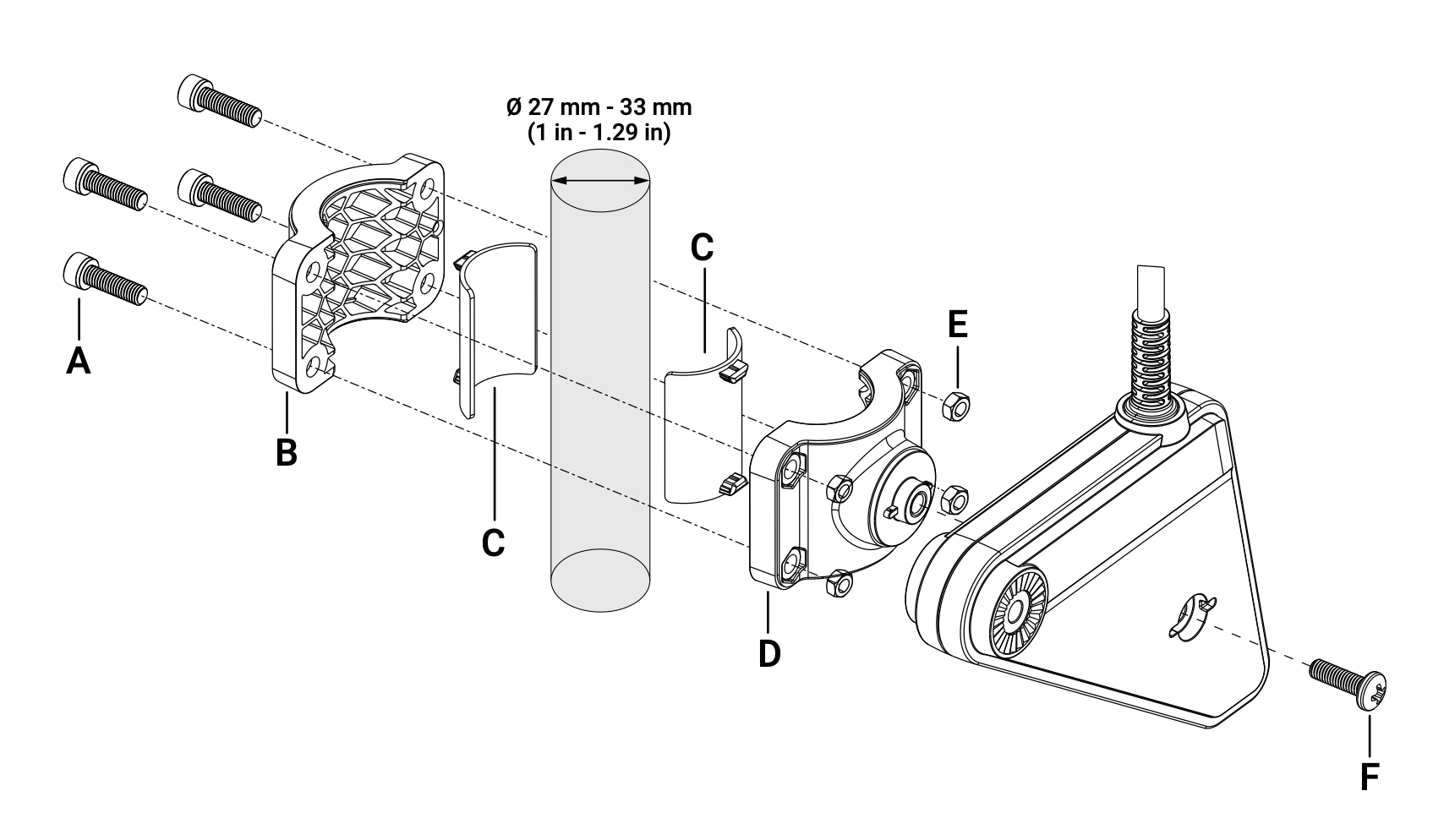

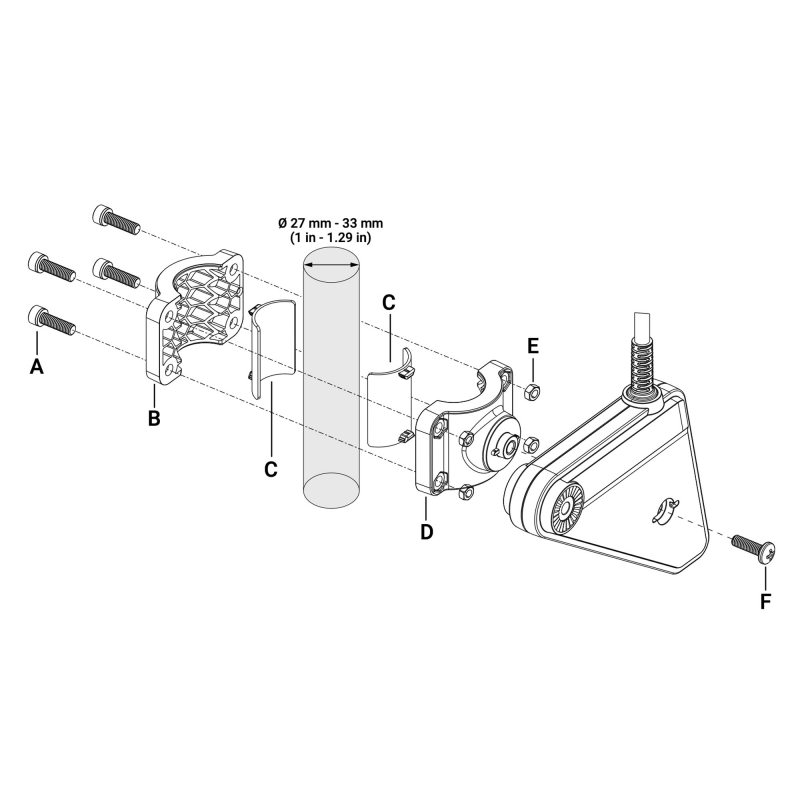

Para montar el soporte y el transductor Eagle Eye:

• 1 Alineé las piezas de goma (C) con las abrazaderas delantera (D) y trasera (B).
• 2 Fije las abrazaderas al mástil con los tornillos Allen (A) y las tuercas (E), asegurándose de que la abrazadera delantera (D) esté orientada a babor o estribor.
• 3 Alinee las ranuras del transductor Eagle Eye con el saliente de la abrazadera frontal (D) y utilice el tornillo de montaje del transductor (F) para fijar el transductor al soporte.

Recomendación: Procure no aplicar excesiva fuerza a la hora de apretar los tornillos, ya que podría dañar el soporte de montaje durante el proceso de instalación. No utilice herramientas eléctricas para apretar los tornillos. Apriete a mano los tornillos para un ajuste seguro que sea suficiente para evitar el movimiento en condiciones normales de uso.
