Kit de montaje empotrado para Lowrance Elite FS 12

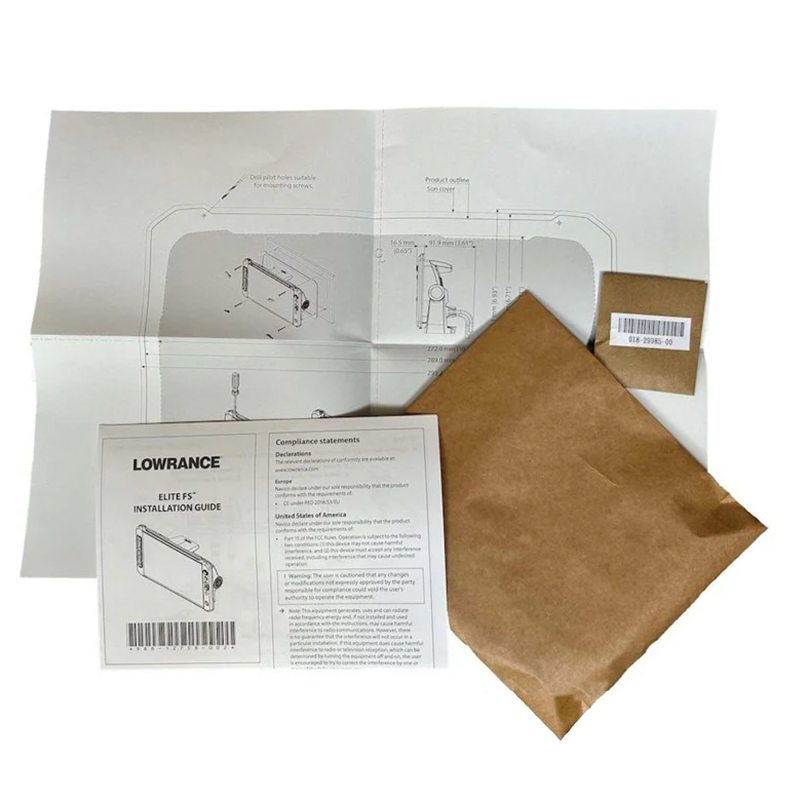

• Kit de montaje empotrado para Lowrance Elite FS 12.
• Tornillería necesaria.

Instalación empotrada en la consola de la embarcación de pesca o navegación.

Una vez realizado el hueco, siguiendo las instrucciones que describe el manual de instalación, usando la plantilla que se suministra en la caja de la unidad, para colocar la sonda GPS plotter Lowrance.

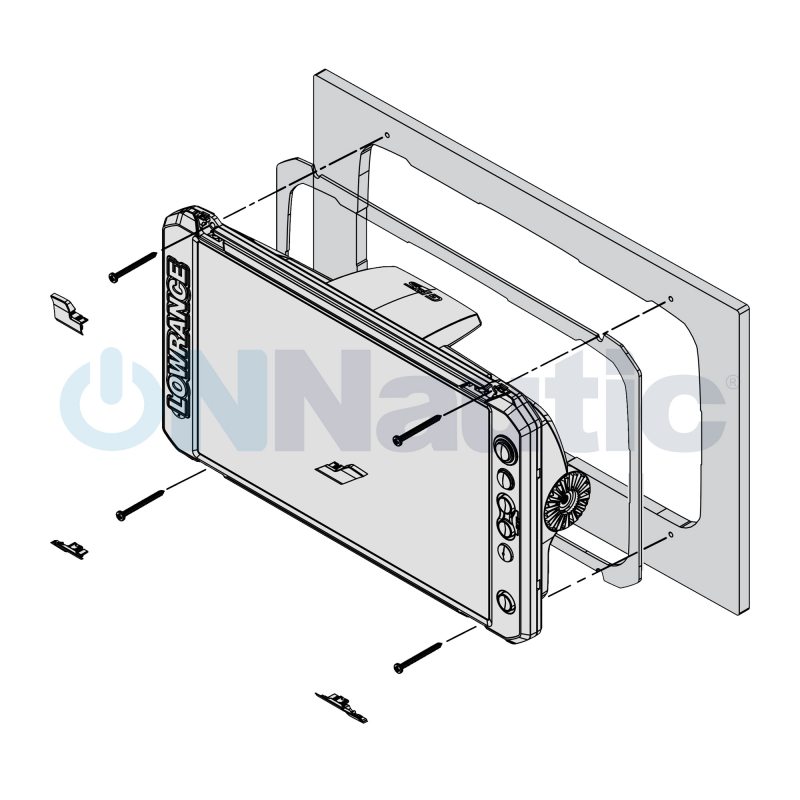

1. Extraiga los (4) embellecedores de cada esquina tu Lowrance para descubrir los orificios donde se instalarán los tornillos de fijación.
2. Marque con un indicador la posición donde los tornillos se instalarán roscados.
3. Para abrir los orificios, utilice un taladro y una broca adecuada.
4. Coloque la junta provista en la parte trasera como indica el manual.
5. Coloque la unidad de pantalla en el recorte del tablero.
6. Introduzca los tornillos en los orificios de la carcasa de la unidad destinados para la fijación y apriete a mano los cuatro tornillos roscados (provistos) para fijarlos a la superficie de la consola donde se ubican los orificios realizados en el paso 2, girándolos en el sentido de las agujas del reloj.

⚠ ADVERTENCIA: ¡Apriete únicamente con la mano! No utilice ninguna herramienta para ajustar los tornillos en el chasis de la pantalla a la superficie donde se instalará la pantalla. Si aplica una fuerza excesiva, puede dañar la unidad de pantalla de la unidad.
